旋振篩工作原理及技術參數分析

發布時間：2021-10-23 13:49:59 作 者：大漢技術部 來 源：未知

旋振篩精細篩分領域使用廣泛的一種振動篩，是用于篩分和過濾各種粉末、顆粒、粘液等物料，本文將為大家詳細介紹一下旋振篩的工作原理及旋振篩技術參數

旋振篩的工作原理

旋振篩利用YZUL立式振動電機作為激振源，通過振動電機上下兩端的偏心重錘將旋轉運動轉變為水平、垂直、傾斜的三次元運動，并傳遞到旋振篩的篩面上；物料通過入料口進入設備內，根據不同物料篩分要求，物料經過1-5層采用不同目數的金屬編織篩網的篩分層，在這個過程中，位于各層的篩網下的清網裝置(彈跳球）通過頻率振動不斷撞擊篩網，使篩網上層物料能夠順暢的透網篩分，并有效解決了物料堵網問題出現，不同目數的物料通過各層對應目數的篩網后在各層的出料口排出，實現篩選除雜或過濾分級的目的。

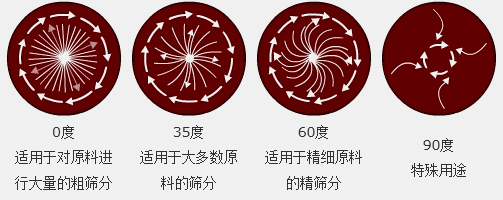

大漢廠家生產的旋振篩振幅及物料的運動軌跡可根據生產工藝需要任意調節，可以篩分過濾任何顆粒，細粉，漿液的物料，既可粗略分級，又可精細篩分或者過濾，篩分效率高，旋振篩出料口可繞軸線360°任意設置，有利于布置配套設備。

旋振篩技術參數

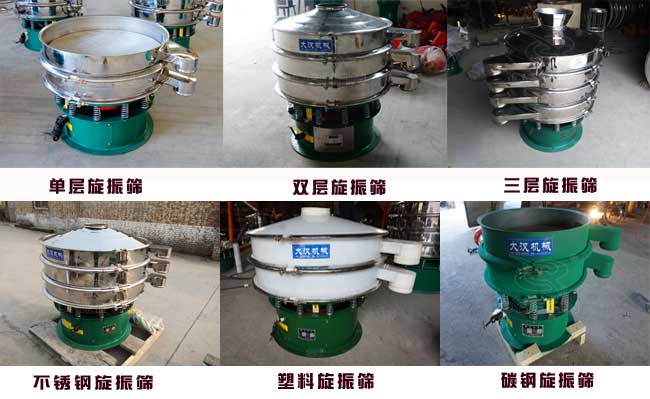

旋振篩可根據客戶的不同需求同時使用1-5層，從篩網直徑400mm到2000mm，1-5層、304不銹鋼或碳鋼或塑料防腐蝕材質等各種型號參數齊全，可慢組各種粉體和顆粒物料的篩選和除雜要求，也可設計為閘門式旋振篩、加緣式旋振篩等。

型 號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效篩面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
層數	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

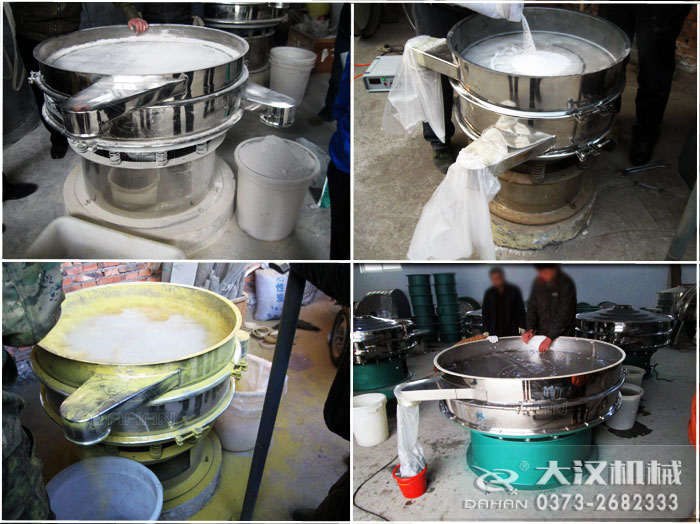

試機現場
